2021
Säulenschwenkkran für Vakkuum-Hebegerät
Statische Berechnung eines Säulenschwenkkrans für ein Vakuum-Hebegerät mit 500kg Traglast.
2018

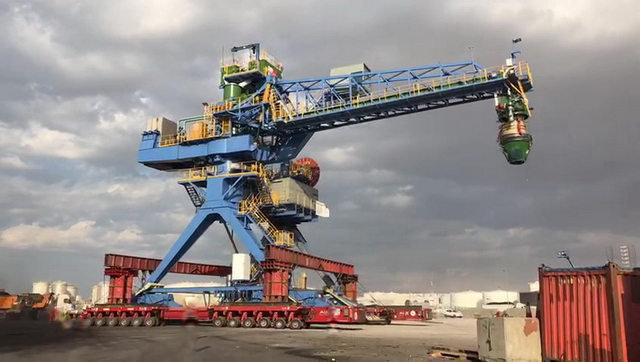

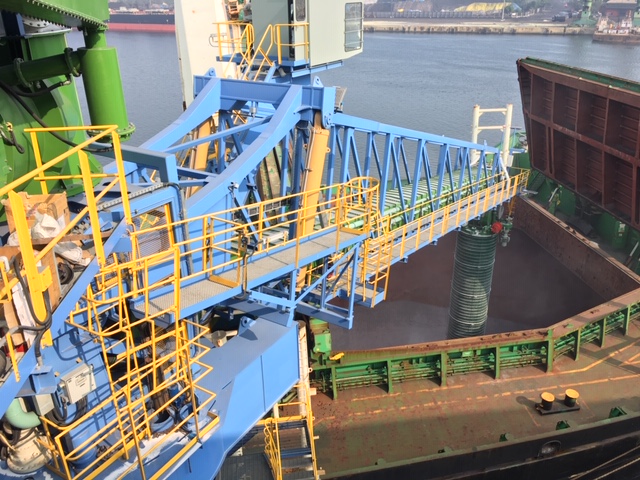

Mitwirkung an der Statischen Berechnung eines Schiffsbeladers (Shiploader)
Eigene Leistung: Modellierung der Kinematiken in Krasta mit 4 Auslegerdrehungen, 3 Auslegerneigungen und 9 verschiedenen Lagerbedingungen, sowie 3 Ausfallzustände für Hydraulikzylinder. Damit Untersuchung von 156 Situationen = 156 verschiedene statische Modelle. Weiterhin werden im Krasta Windprofile und situationsabhängige Lastfälle verwendet. Bei einem Gesamt-Rechendurchlauf werden ca. 64.000 Lastereignisse untersucht.
Weitere Leistungsanteile: Eck- und Radlasttabellen, sowie Detailnachweise für die Fahrwerke und die A-Stützen.
Auftraggeber: REEL Alesa AG und REEL NKM Noell Special Cranes GmbH
Der Auftraggeber bedankt sich bei mir nach erfolgreichem Transport und Inbetriebnahme mit den Worten: "Insgesamt hat alles perfekt, wie geplant funktioniert. Bis auf einige Kleinigkeiten hat auch beim Kunden alles konstruktiv gepasst. Die Inbetriebnahme konnte daher in Rekordzeit von nur 12 Tagen erfolgen. Vielen Dank nochmals für Ihre engagierte und ausdauernde Mitarbeit."
Detailnachweise Krankatze
Detailnachweis für den Stahlbau einer Katze. Nennlast 150t. Berechnung nach EN 15011 und EN 13001. Dokumentation in Englisch.
2017
Kathodenkran 300t in China
Katzen, Zweiträgerkranbrücke und Kathodentraverse für einen Kathodenkran in China. Spannweite 28m, Hublast 2x150t. Erdbebenlasten. Statische Berechnung und Betriebsfestigkeitsnachweise nach FEM 1.001. Berechnung mit Krasta unter Nutzung von Situationen für verschiedene Lagerbedingungen. Detailnachweise mit Excel. Dokumentation in Englisch.
Verstärkungskonstruktion Reaktorgebäudekran
Statische Berechnung und Betriebsfestigkeitsnachweise für eine Verstärkungskonstruktion eines Reaktorgebäudekranes. Berechnung nach KTA 3902 mit Einstufung 4.3, sowie KTA 2201 für den Erdbebenlastfall. Berechnung mit Krasta und Excel.
2016
Kranbrücke in China
Zweiträgerkranbrücke für die "pot tending machine PTM" eines Aluminiumwerkes in China. Spannweite 28,5m. Statische Berechnung und Betriebsfestigkeitsnachweise nach FEM 1.001. Zahlreiche Maschinenlastfälle und Erdbeben.Berechnung mit Krasta und Berücksichtgung der Katzstellung mit Situationen. Detailnachweise mit Excel. Dokumentation in Englisch.
Betriebsfestigkeitsnachweise Brückenkran 10t/25t
Nachträgliche Betriebsfestigkeitsnachweise nach KTA 3902 und DIN 15018 für Katze, Kranbrücke und Kranschiene eines Brückenkranes mit 10t Hublast und 25t Montagelast.
Transfersystem in China
Transfersystem zum Quertransport von Brückenkränen unter Hublast (gesamt ca. 420 t) von einem Hallenschiff zum anderen. Statische Berechnung und Betriebsfestigkeitsnachweise zum Lifting beam und zum Transfer gantry. Berechnung mit Krasta und Excel in Englisch.
Kranbrücke in Norwegen
Zweiträgerkranbrücke mit gelenkigem Koppelstab. Spannweite ca. 21m. Statische Berechnung und Betriebsfestigkeitsnachweise nach FEM 1.001. Berechnung mit Krasta, Detailnachweise mit Excel. Dokumentation in Englisch.
2015
Kran-Transfersystem in Norwegen
Transfersystem zum Quertransport von Brückenkränen unter Hublast (gesamt ca. 350 t) von einem Hallenschiff zum anderen. Statische Berechnung und Betriebsfestigkeitsnachweise zum Doppelhubbalken (Lifting beam) und zum Kranumsetzer (Transfer gantry). Berechnung mit Krasta und Excel. Dokumentation in Englisch.
> Folgeprojekt: Transfersystem in China
Detailnachweise für die Hilfskatze eines Reaktorrundlaufkrans in Finnland
Hilfskatze mit 32 t / 3 t Hublast. Detailnachweise nach EN 15011 und EN 13001 mit hohen Risikobeiwert, welcher für jedes Detail entsprechend des jeweiligen Versagensrisikos festzulegen ist. Hohe Erdbebenlasten. Berechnung mit Excel und Mathcad in Englisch.
Konsolladekran in der Schweiz
Dreipunktgelagerter Konsolladekran als Ringraumkran zwischen innerer und äußerer Kraftwerkskuppel, mit 180 t Haupthub, 5 t Hilfshub und 1,5 t Sonderhub. Statische Berechnung und Betriebsfestigkeitsnachweise nach DIN 15018 mit Einstufung H4/B4 und KTA 3902 4.3. Nachweis des Konsolladekrans und der Hilfskatze. Berechnung in Krasta mit Berücksichtigung von mehreren Lagerungsbedingungen in einem einzigen Rechenmodell.
2014
Katzrahmen Reaktorgebäudekran
Katzrahmen für Katze mit 70t Haupthub und 10t Hilfshub. Statische Berechnung und Betriebsfestigkeitsnachweise nach DIN 15018 mit Einstufung H3/B3 und KTA 3902 4.2. Redundantes Triebwerk. Hohe Erdbebenlasten. Berechnung mit Krasta, Detailnachweise mit Excel. Beulnachweise mit BL4.1.
Schaltschrankpodest Reaktorgebäudekran
Ergänzung eines vorhandenen Reaktorgebäudekranes mit einem Schaltschrankpodest. Statische Berechnung und Betriebsfestigkeitsnachweise nach DIN 15018 und KTA 3205.1. Zwängungsfreie Lagerung am Brückenträger. Hohe Erdbebenlasten. Berechnung mit Krasta, Detailnachweise mit Excel.
Verstellbare Lastaufnahmetraverse
Lastaufnahmetraverse mit 140 t Nennlast und verstellbaren Traglaschenabstand zur Handhabung von Castor-Behältern. Statische Berechnung und Betriebsfestigkeitsnachweise zum Stahlbau der Traverse und zum Traglaschenschlitten. Berechnung nach DIN 15018 mit Einstufung H4/B4 und KTA 3902 4.3. Berechnung mit Krasta, Detailnachweise mit Excel.
2013
Vorauslegung Katzrahmen Ringraumkran
Machbarkeitsstudie für den Austausch eines Konsolladekrans als Ringraumkran in einem Kernkraftwerk. Hublast 180t. Statische Berechnung und Betriebsfestigkeitsnachweise. Berechnung nach DIN 15018 mit Einstufung H4/B4 und KTA 3902 4.3. Hohe Erdbebenlasten. Berechnung mit Krasta, Detailnachweise mit Excel.
Kranbrücke
Zweiträgerkranbrücke mit gelenkiger Kopplung für die Aluminiumindustrie. Spannweite ca. 19m, Hublast 40t. Statische Berechnung und Betriebsfestigkeitsnachweise nach FEM 1.001. Berechnung mit Krasta, Detailnachweise mit Excel. Dokumentation in Englisch.
